长春KYN28-24户内铠装移开式交流金属封闭开关设备

概述

KYN28-24户内铠装移开式交流金属封闭开关设备（以下简称开关设备），系24kV三相交流50Hz单母线及单母线分段系统的成套配电装置，主要用于发电厂、中小型发电机送电、工矿企事业配电以及电力系统的二次变电所受电、送电及大型高压电动机启动等，实行控制、保护、监测之用。本开关设备满足IEC298、GB3906等标准要求，具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用国产真空断路器，也可配用ABB公司的VD4真空断路器，实为一种性能优越的配电装置。

正常使用条件

●周围空气温度：上限+40℃，下限-25℃。

●相对湿度：日平均值不大于95%，

●相对湿度：月平均值不大于90%。

●海拔高度：不超过1000m。

●地震烈度：不超过8度。

●无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合。

对特殊工作条件，必须向制造厂咨询。制造厂与用户应就特殊工作条件取得一致意见。

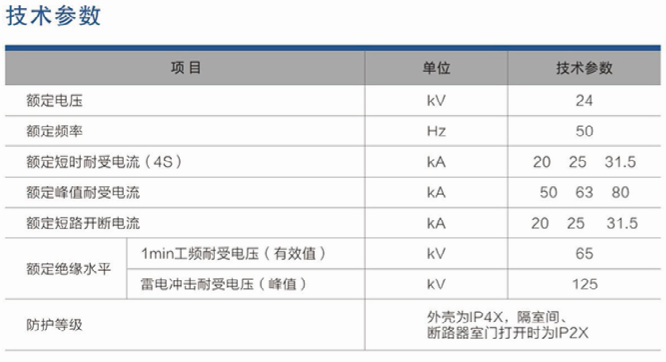

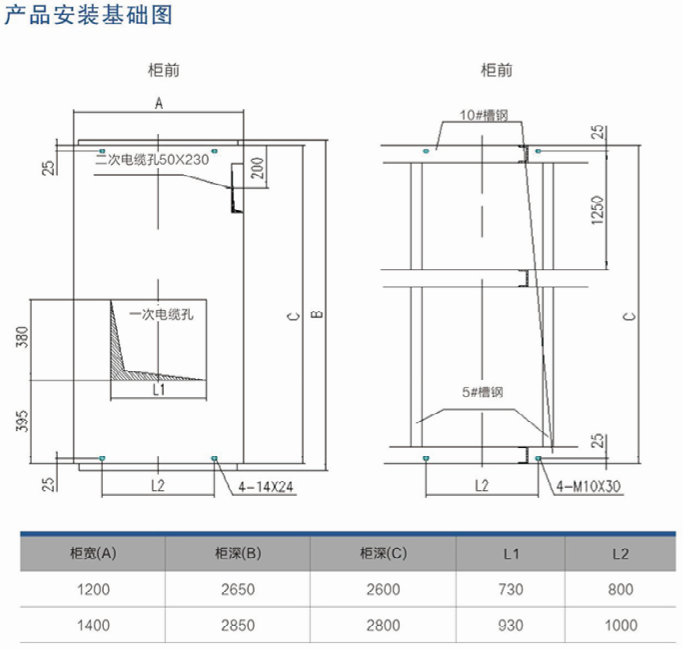

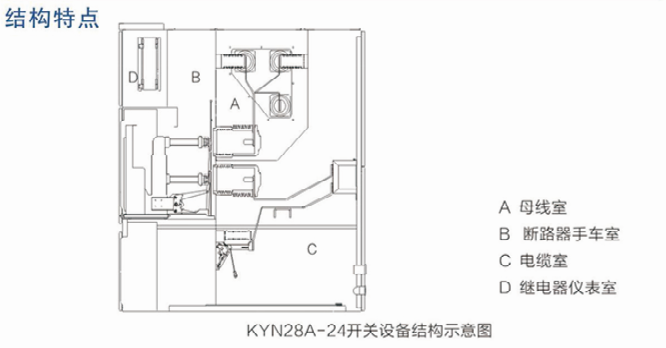

开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成，柜体的外壳和各功能单元的隔板均采用螺栓联接，并将柜内部分隔为断路器室、主母线室、电缆室和继电器仪表室等。开关柜外壳防护等级IP4X，断路器室门打开时的防护等级为IP2X。断路器手车由断路器和底盘车两部分构成。柜体有电缆进出线、架空进出线、联络、计量、隔离及其他功能方案。

外壳与隔板

柜体是选用优质冷轧钢板或敷铝锌板经过数控钣金设备加工折弯形成，通过高强度螺栓、螺母(8.8级）或拉铆螺母组装而成。柜体各构件采用喷塑或表面镀锌工艺，这样使柜体不仅具有很高的精度，而且与同类设备相比具有重量轻，机械强度高，外形美观的特点。同时由于采用了组装式结构使零部件通用性强、加工周期短、生产占地面积小，可以根据订货情况便捷地组织生产。

手车

手车骨架由优质钢板折弯焊接而成，根据用途手车可分为断路器手车、隔离手车、电压互感器手车和避雷器手车等，同规格手车可以互换，本开关柜为落地手车柜。底盘车由丝杠螺母推进机构，超越离合器和联锁机构等组成。丝杠螺母推进机构可轻便地操作使手车在试验位置和工作位置之间移动，借助丝杠螺母自锁性可使手车可靠地锁定在工作位置，而防止因电动力作用引起手车窜动引发事故，超越离合器在手车移动退至试验位置和进至工作位置到位时起作用，使操作轴与丝杠自动脱离而空转，可防止超限操作损坏推进机构。

开关柜内的隔室

开关设备设有独立的隔室，即为断路器室、母线室、电缆室和继电器仪表室，而且断路器室、母线室和电缆室都设有泄压通道。

断路器隔室

断路器室底部装有导轨，对手车在试验位置和工作位置间平稳运动起正确导向作用。触头盒前装有活门，上下活门在手车从试验位置移动到工作位置过程中自动打开，当手车反方向移动时自动关闭形成有效的隔离，上下活门联动检修时可锁定，可保证检修人员不会触及带电体。柜门关闭时手车可以操作，门上开有紧急分闸操作孔，在特别情况下可手动分闸，通过门上的观察窗可以观察到手车所处位置，断路器分合位置指示器及合闸弹簧储能状态。

母线隔室

母线从一个开关柜引至另一个开关柜，通过分支母线（静触头盒）及主母线绝缘套管固定。主母线和联络母线为矩形截面的铜排。用于大电流负荷的采用双母排，所有母线和分支母线都用热缩套管和定制的绝缘罩盒覆盖。相邻柜母线间安装有绝缘套管，如果出现内部故障电弧时，套管能有效把事故限制在隔室内而不向其它柜蔓延。

电缆室

电缆室空间较大，可安装电流互感器、接地开关、避雷器。将手车移开和打开后下门后，施工人员能从后面进入柜内安装和维护。电缆室内的电缆连接导体，每相可并接1-3根电缆，必要时每相可并接6根电缆，电缆隔室的柜底配置可卸式开缝的金属封板或不导磁金属封板，确保了施工方便。

仪表隔室

继电器仪表室内可安装继电保护元件、仪表、带电显示器以及特殊要求的二次设备。控制线路敷设在线槽内，线槽有金属盖板，可使二次线与高压元件隔离。左前侧线槽是为控制电缆的引进和引出预留的，开关设备自身内部的接线敷设在右侧。在继电器仪表室的顶板上还留有便于施工的小母线穿越孔，接线时仪表室顶盖板可翻开，便于小母线的安装。

防止误操作联锁装置

开关设备装有可靠的防误联锁装置,可满足“五防要求”

●继电器仪表室门上有明显提示标志的操作按钮或转换开关以及与用户模拟图板上提示标志（如红绿翻牌）相配合，以防误合、误分断路器。

●断路器手车只有处在试验或工作位置时断路器才能进行分合闸操作,而且断路器只有处在分闸位置时手车才能从试验位置推向工作位置，或者从工作位置退到试验位置，从而可靠的防止带负荷分合隔离插头。

●手车只有在试验位置接地开关才能进行合闸操作，防止带电合隔离开关。

●接地开关处于合闸状态,手车不能推到工作位置，防止带接地开关合闸。

●接地开关不合则开关柜后门开不了;反之后门不关则接地开关不能分闸，从而防止误入带电隔室。

●手车只有在试验位置二次插件才能插入或拔出，手车在工作位置二次插件被锁定拔不出。

泄压装置

在手车室、母线室和电缆室的上方均设有泄压装置，当隔离室内发生故障产生电弧时，开关设备内部气压升高，装设在前门的特殊密封圈把柜门封闭起来，顶部装设的泄压金属板被自动打开释放压力和高温气体，确保操作人员和开关设备的安全。
