浅析箱变与变电所的区别

变电所(substation)就是电力系统中对电能的电压和电流进行变换、集中和分配的场所。为保证电能的质量以及设备的安全，在变电所中还需进行电压调整、潮流（电力系统中各节点和支路中的电压、电流和功率的流向及分布）控制以及输配电线路和主要电工设备的保护。按用途可分为电力变电所和牵引变电所（电气铁路和电车用）。

变电所由主接线，主变压器，高、低压配电装置，继电保护和控制系统，所用电和直流系统，远动和通信系统，必要的无功功率补偿装置和主控制室等组成 。其中 ，主接线、主变压器、高低压配电装置等属于一次系统；继电保护和控制系统、直流系统、远动和通信系统等属二次系统。主接线是变电所的重要组成部分。它决定着变电所的功能、建设投资、运行质量、维护条件和供电可靠性。一般分为单母线、双母线、一个半断路器接线和环形接线等几种基本形式。主变压器是变电所重要的设备，它的性能与配置直接影响到变电所的先进性、经济性和可靠性。一般变电所需装2～3台主变压器；330 千伏及以下时，主变压器通常采用三相变压器，其容量按投入5 ～10年的预期负荷选择。此外，对变电所其他设备选择和所址选择以及总体布置也都有具体要求 。变电所继电保护分系统保护（包括输电线路和母线保护）和元件保护（包括变压器、电抗器及无功补偿装置保护）两类。变电所的控制方式一般分为直接控制和选控两大类。前者指一对一的按纽控制。对于控制对较多的变电所，如采用直接控制方式，则控制盘数量太多，控制监视面太大，不能满足运行要求，此时需采用选控方式。选控方式具有控制容量大、控制集中、控制屏占地面积较小等优点；缺点是直观性较差，中间转换环节多。便使用。

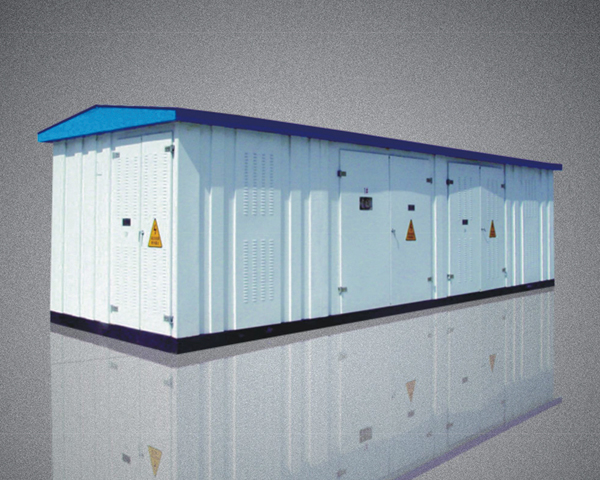

箱式变电站（简称箱变）是继土建变电站之后崛起的一种崭新的变电站，是一种把高压开关设备配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内，机电一体化，全封闭运行，产品广泛适用于工厂、矿山、油田、港口、机场、城市公共建筑、居民小区、高速公路、地下设施等场所，特别适合城网建设与改造。根据产品结构不同及采用元器件的不同，分为欧式箱变和美式箱变两种典型风格。
