箱式变电站接地和零线共用一接地网

2021-01-09 08:55:55

次

箱式变电站接地和零线共用一接地网。接地网一般在基础四角打接地桩，然后连成一体。箱式变电站与接地网必须有两处可靠的连接。箱式变电站运行后，应经常检查接地连接处，因不松动、无锈蚀。定期测量接地电阻值，接地电阻应不大于4Ω。

箱式变电站高压配电装置中的环网开关、变压器、避雷器等设备应定期巡视维护，发现缺陷及时整修，定期进行绝缘预防性试验。箱式变电站停用时间超过3个月，再投运前应进行全项预防性试验。更换无开断能力的高压熔断器，必须将变压器停电，操作时要正确解除机械连锁，并使用绝缘操作棒。箱式变电站所有的进出线电缆孔应封堵，防止小动物进入造成事故。

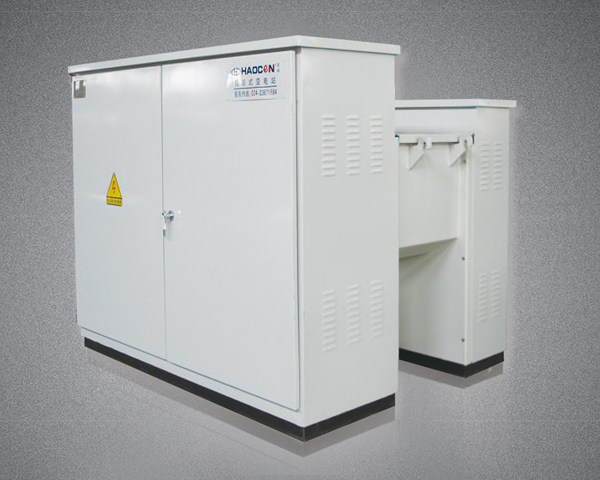

箱式变电站是一种把高压开关设备配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置。即将高压受电、变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内。它适用于额定电压10/0.4KV三相交流系统中，作为线路和分配电能之用。

箱式变电站主要特点：箱式变电站占地面积小。一般箱式变电站占地面积仅为5~6㎡，甚至可以减少3~3.5㎡。适合于在一般负荷密集的工矿企业、港口和居民住宅小区等场所，可以使高电压供电延伸到负荷中心，减少低压供电半径，降低损耗。低压供电线路较少，一般为4~6路。缩短现场施工周期，投资少。外形新颖美观，可与变电站周围的环境相互协调。
