箱式变电站应当满足的一般技术要求

2021-01-09 08:51:46

次

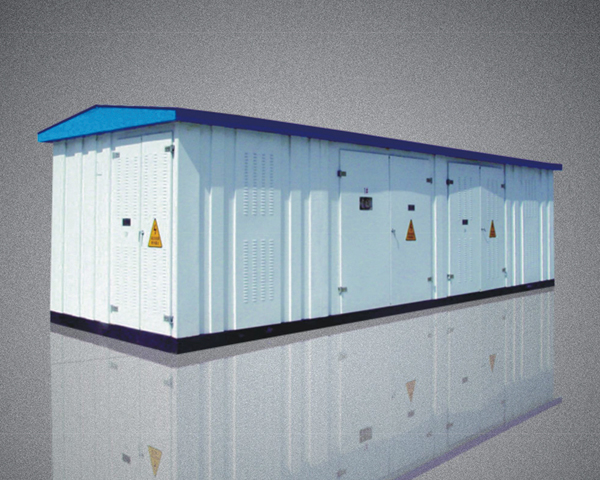

箱式变电站是一种比较简易的变配电装置，其变压器部分的选择，均可按一般通则处理，容量一般不超过1250kVA。

适用于城市公用配电系统，在住宅小区，繁华街道负荷增加时，需要增加变压器容量；施工工地的临时供电，已有建筑物情况下，需要改造或增加用电设备，野外作业和室外作业场所的供电，如油田、采矿、港口码头、车站等。

简单照明，公用配电情况下，箱变高压接线方案中不必设高压计量，仅设低压计量或无计量，无需补偿。馈出回路4～6回，采用塑料断路器控制和保护；

动力照明公用配电情况下，箱变配出回路有所增加，达8～12回，此外，应有无功补偿功能；

自维用电及特殊情况。

箱式变电站变电室配备不少于2个灭火器和0.2m3灭火沙箱，不少于10个砂袋。

悬挂供电系统图。内容包括：变压器注明型号、容量、编号；开关注明型号、编号、整定值及供电地点。

电缆悬挂点间距室内不大于2m、室外不大于3m、电缆沟内不大于1m，电缆间距不小于50mm，电缆垂度不大于5%且每根电缆要留有做两次头的余量。电缆穿墙使用套管保护并严密封堵管口。照明灯固定牢固，装设悬挂一条线。

配备符合绝缘等级要求的验电、放电、短路接地用具和绝缘器具，备品、备件、备用设备要摆放整齐，挂牌管理。

室门口悬挂“非工作人员禁止入内”、“高压危险”牌。
