箱式变电站接地和零线共用一接地网

2021-01-08 17:28:35

次

箱式变电站接地和零线共用一接地网。接地网一般在基础四角打接地桩，然后连成一体。箱式变电站与接地网必须有两处可靠的连接。箱式变电站运行后，应经常检查接地连接处，因不松动、无锈蚀。定期测量接地电阻值，接地电阻应不大于4Ω。

箱式变电站高压配电装置中的环网开关、变压器、避雷器等设备应定期巡视维护，发现缺陷及时整修，定期进行绝缘预防性试验。箱式变电站停用时间超过3个月，再投运前应进行全项预防性试验。更换无开断能力的高压熔断器，必须将变压器停电，操作时要正确解除机械连锁，并使用绝缘操作棒。箱式变电站所有的进出线电缆孔应封堵，防止小动物进入造成事故。

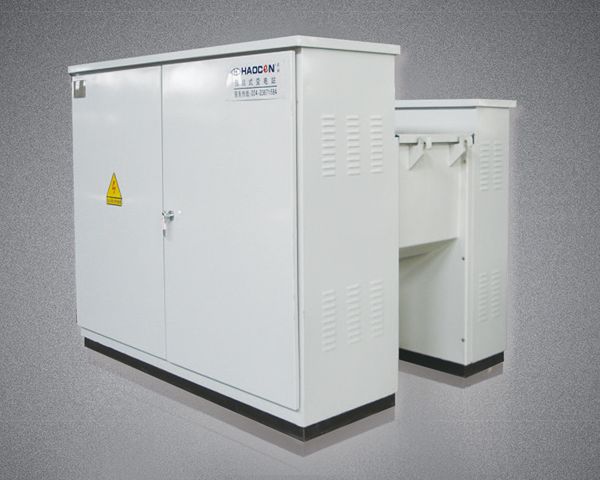

箱式变电站（简称箱变）是一种把高压开关设备配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置。它适用于额定电压10/0.4KV三相交流系统中，作为线路和分配电能之用。

由于欧式箱变是将变压器及普通的高压电器设备装于同一个金属外壳箱体中，变压器室温很高，引起散热困难，影响出力；另一方面在箱体中采用普通的高压负荷开关和熔断器、低压开关柜，所以欧式箱变体积较大。美式箱变与欧式箱变结构上不一样。从布置上看，其低压室、变压器室、高压室不是目字型布置，而是品字型布置。从结构上看，这种箱式变分为前、后两部分前面为高、低压操作间隔，操作间隔内包括高低压接线端子，负荷开关操作柄，无载调压分节开关，插入式熔断器，油位计等；后部为注油箱及散热片，将变压器绕组、铁芯、高压负荷开关和熔断器放入变压器油箱中。
