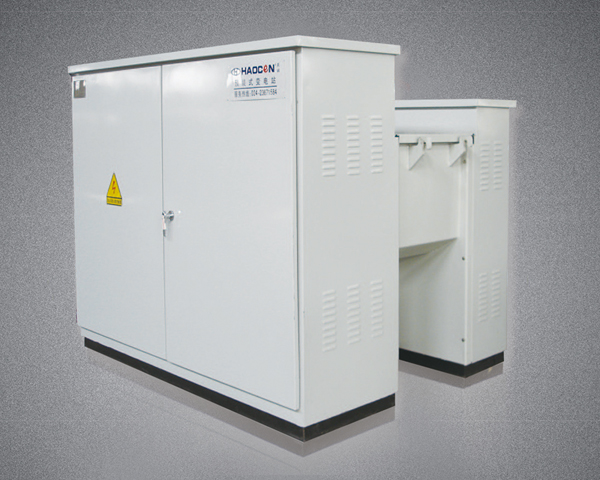

箱式变电站基础、安装、使用与维修

箱式变电站基础、安装、使用与维修：

1、箱式变电站基础平面应找平坦之处；

2、基础内的预埋钢管根数及方位由用户根据进出电缆的根数及方位确定；

3、基础内的电缆应有支架固定，预埋铁件及支撑件应接地；

4、接地棒根数由土壤情况确定，一定要保证接地电阻小于4Q；

5、接地极与接地线连接处须焊接且刷沥青防腐；

6、踏步台阶的位置用户根据箱变开门的位置自定；(参照平面布置)

7、地坑深度及其它尺寸可视安装条件确定；

8、基础图仅供参考，用户可根据实际情况修改；

箱式变电站安装、使用与维修：

智能型一体化变电站在安装、验收、交接性试验、运行与维护等方面。电力部门要求执行的各项规定外，还注意以下事项:

1、用户收货时应按有关规定仔细检查，对于不马上安装的箱式变电站，应按正常使用条件规定，存放于适当的场所。

2、箱式变电站应采用专用吊具底部起吊，如图3；

3、箱式变电站水平安放在事先做好的基础上，然后将箱式变电站底座与基础之间的缝账用水泥沙浆抹封，以免雨水进入电缆室，通过高、低压室的底封板接入高、低压电缆；

4、箱式变电站安装就位后应做好可靠接地；电站底座槽钢上的两个主接地端子、变压器中性点及外壳、避雷器下桩头等均应分别由安装部门接地、所有接地应共用一组接地装置，其接地电阻应小于4欧姆，从接地网引至本产8的接地引线应小于2条；

5、箱式变电站在安装完毕或维修后，投运前应时行如下项目的检验和试验:

(1)变电站内是带清洁；

(2)操作机构是否灵活；

(3)主要电器的通断是滞灵活可靠；

(4)电器辅助触的通断是带可靠准备；

(5)表计及继电器动作是滞准确无误；

(6)仪表及互感器的变化及接线极性是否正确；

(7)所有电器安装螺母是否拧紧，安装是否牢固可靠；

(8)母线连接是否良好，其支撑绝缘子，夹件是带安装可靠；

(9)电器的整定值是否符合要求，熔断器熔芯规格是否正确；

(10)主电路及辅助电路的接点是否符合电原理图要求。

6、箱式变电站维修：

(1)箱式变电站中所有元件安各自的技术要求维护；

(2)若选用的变压器为油浸式，每年应按规格至少进行-次油样分析检查；

(3)运行中的高压侧开关设备，经20次带负荷或2000次无负荷分合闸操作后，应检查触头情况和灭弧装置的损耗程度，发现异常应及进检修或更换；

(4)低压开关设备自动跳闸原因，待排除故障后，方能重新投运；

(5)避雷器每年应在雷雨李节到来之前进行一次预防性试验；

箱式变电站附有装箱单、合格证、安装使用说明书、电接线圈和本箱式变电站所采用的主要元件设备的说明书，钥匙操作工具以及根据协议书提供的备品备件。
