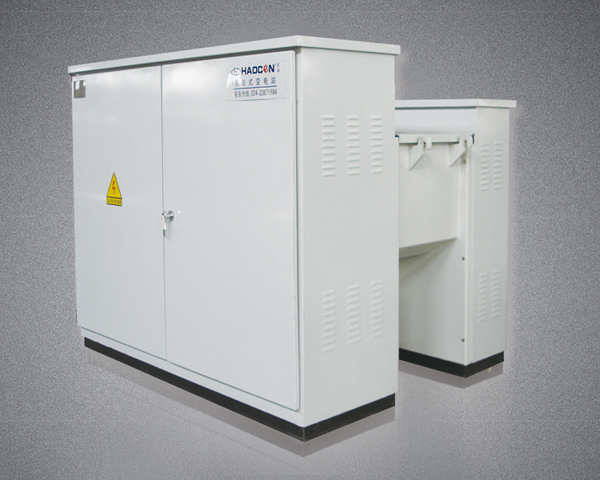

组合式箱式变电站的优点与不足

组合式箱式变电站的优点：

1、采用预测式带电可触摸硅橡胶电缆头、全密封，全绝缘，免维护，可靠保证人身安全；

2、结构紧凑，占地面积一般仅为3.5m⒉左右；外形小巧美观，不锈钢双层箱体，使用寿命可达二十年以上；

3、在不影响主网运行的前提下。实现区域停电检修，减少停电范围；

4、可配一台或多台SF6负荷开关。接线方式灵活多样、分支出线可达八回；

5、可选避雷器、短路故障指示器，限流熔断路等，满足用户各种要求；

6、广泛用于城市电网改造、住宅小区、商业中心等城市人口密集区；

7、高压侧：

智能型一体化变电站高压一般采用负荷开关一熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压试、真空、六氟化疏等型式可选，可配电操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。对于800kVA以上的变压器，可选用ZN12，ZN28，VS1等真空断路器保护。

8、低压侧：

低压侧主开关采用万 能式或智能式断路器，选择性保护；出线开关选用新型塑壳式开关体积小、飞弧短， 可达30回路；智能型自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选用；

9、变压器：

智能型一体化变电站选用低损耗、油浸式、全密封s9、S10、S11系列变压器，也可选用树脂绝小性儿或NOMEX纸绝缘环保型干式变压器，底部配有小车，变压器可方便地进出；

10、执行标准：

本产品符合下列标准:GB/T17467-1998《高压/低压预装式变电站》DL/T537-93《6-35kV箱式变站订货技术条件》；

11、由于高压控制保护电器设在变压器箱体内，无带电裸露部分，安全可靠；

12、具有节能型变压器的优异性能，节能效果好；

13、因为变压器散热面在室外自然散热状态，散热条件好，所以一般箱式变压器容量可达1600kVA及以下；

14、根据需要可作为终端变电站或环网变电站。

组合式箱式变电站的不足：

1、由于高压负荷开关设在变压器箱体内，因此无明显断开点和接地刀闸。（分、合闸状态不直观明显）；

2、后备保护高压熔断器设在变压器箱体内，熔丝熔断后更换相对困难；

3、共箱组合式变压器芯体与控制设备在同一油箱内，由于负荷开关操作中会产生游离碳，频繁操作有可能使变压器绝缘性能下降；

4、由于变压器与箱变外壳为一个整体，所以调整变压器容量（增容或减容）更换变压器比较困难。
